2. 在焊接和清洗過程中所有執行器處于“關閉”狀態。
3. 任何flxu進入開關可能會影響接觸功能。
2. 鍍金接觸以確保低接觸電阻。
3. 鍍錫端頭在焊接過程中防止污染。
|
觸點負載 |
閉合 |
25mA at 24VDC |
|
瞬變電阻 |
非閉合 |
100mA at 50VDC |
|
初始值 |
50mΩ Max. |
|
|
接觸電阻 |
使用3000次之后 |
100mΩ Max. |
|
絕緣電阻 |
100mΩ Min.60sec at 500VDC |
|
|
耐電強度 |
500V DC for 60 seconds |
|
|
開關電容 |
5pF Max.at 1M Hz |
|
|
操作溫度 |
-40℃ ~+85℃ |
|
|
儲存溫度 |
-40℃ ~+85℃ |
|
|
機械和加工 |
控制力 |
1000gf Max. |
|
電氣壽命 |
3000 cycles 25mA 24VDC |
|
金、鍍金式 |
材質 |
表面處理 |
|
基座 |
UL94V0 |
黑色 |
|
表蓋 |
UL94V0 |
紅色 |
|
觸動器 |
UL94V0 |
白色 |
|
連接件 |
黃銅 |
金鍍錫 |
|
端子 |
黃銅 |
金鍍錫 |
|
金、鍍金式 |
尺寸 毫米（英寸） |
每管數量 |
|
|
A |
B |
||
|

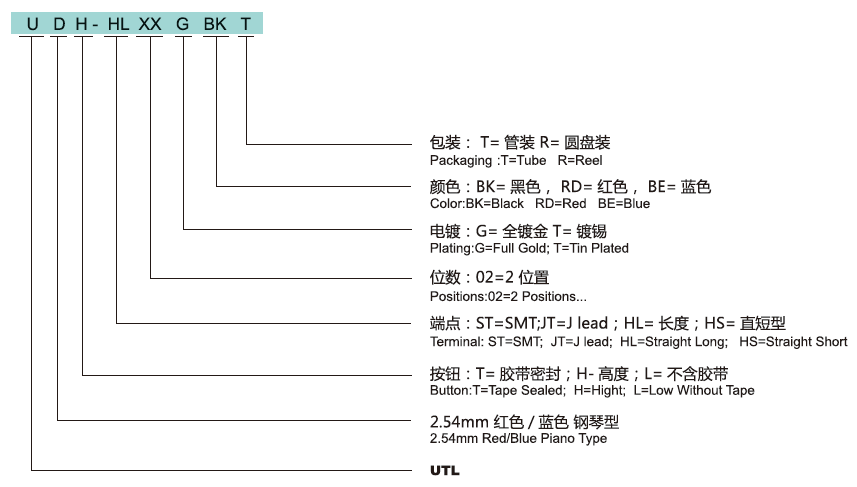

UWH- HL01GBKT |
4.03(0.16) |
/ |
|
|
UWH- HL02GBKT |
5.57(0.22) |
2.54(0.1) |
70 |
|
UWH- HL03GBKT |
9.11(0.36) |
5.08(0.2) |
50 |
|
UWH- HL04GBKT |
11.65(0.46) |
7.62(0.3) |
40 |
|
UWH- HL05GBKT |
14.19(0.56) |
10.16(0.4) |
33 |
|
UWH- HL06GBKT |
16.73(0.66) |
12.70(0.5) |
28 |
|
UWH- HL07GBKT |
19.27(0.76) |
15.24(0.6) |
24 |
|
UWH- HL08GBKT |
21.87(0.86) |
17.70(0.7) |
21 |
|
UWH- HL09GBKT |
24.35(0.96) |
20.32(0.8) |
19 |
|
UWH- HL10GBKT |
26.89(1.06) |
22.86(0.9) |
17 |
|
UWH- HL12GBKT |
31.97(1.26) |
27.94(1.1) |
12 |
|
抗低溫測試 |
在-40℃±℃的溫度下切換96小時 |
|
耐高溫測試 |
在85℃±2℃溫度下切換96小時 |
|
濕度測試 |
每個MIL-STD-202F，方法103B，試驗條件B |
| 有腐蝕的證據，絕緣電阻不應小于100兆歐 | |
|
振動測試 |
每個MIL-STD202F，方法204D，試驗條件A |
| 打開閉合觸點或閉合打開觸點不得超過10毫微秒 | |
|
抗震測試 |
每個MIL-STD202F，方法213B，測試條件A |
| 打開閉合觸點或閉合打開觸點不得超過10毫微秒 | |
|
熱陡震試驗 |
每個MIL-STD202F，方法107G，試驗條件A |
| 沒有任何證據表明永久性改變電氣特性的物理?yè)p壞 | |
|
Salt-spray Test |
每個MIL-STD202F，方法101D，測試條件B |
| 溫度為35±2℃，5±1%鹽水濃度為48±1小時 |
